产品介绍


 QW-TZ02气动执行器,精小型气动执,QW-TZ气动执行器,QW-TZ(图1)









 QW-TZ气动内螺纹三通球阀Q614F/Q615F


制造标准Manufacture Standard： GB
口径Caliber(mm)：10~50
材质Material：304、316、316L
压力Pressure(MPa)：1.0、1.6、2.5
温度Temperature(℃)：-20~200
三通球阀(Q614F/15F（PPL）)




制造标准Manufacture Standard： GB
口径Caliber(mm)：10~50
材质Material：304、316、316L
压力Pressure(MPa)：1.0、1.6、2.5
温度Temperature(℃)：-20~200


 QW-TZ气动三片式内螺纹球阀Q611F




制造标准Manufacture Standard： GB、ANSI、JIS
口径Caliber(mm)：10~100
材质Material：304、316、316L、WCB
压力Pressure(MPa)：1.0、1.6
温度Temperature(℃)：-20~180


QW-TZ气动三片式卡箍球阀




制造标准Manufacture Standard： 暂无
口径Caliber(mm)：15~65
材质Material：304、316、316L
压力Pressure(MPa)：1.0、1.6
温度Temperature(℃)：-20~180


QW-TZ气动执行器装置






QW-TZ气动执行装置

QW-TZ气动执行器输出扭矩表（单位N.m）


型号规格

操作压力(bar)

2

3

4

5

6

7

QW-TZ01

9.8

14.7

19.6

24.5

29.4

34.3

QW-TZ02

28

43

57

71

85

99

QW-TZ03

49

74

98

123

148

172

QW-TZ04

123

185

247

309

370

432

QW-TZ05

200

300

400

500

600

700

QW-TZ06

346

519

691

867

1038

1211

QW-TZ07

608

912

1216

1520

1824

2128


QW-TZ气动执行器耗气量、开闭时间和重量


规格型号

操作压力(bar)

开闭时间（秒）

重量(Kg)

2

3

4

5

6

7

耗气量(L)

QW-TZ01

0.5

0.6

0.8

1.1

1.4

1.8

<1

1.3

QW-TZ02

1.2

1.7

2.1

2.5

3.6

4.5

<1

3.3

QW-TZ03

1.7

2.9

3.5

4.4

5.3

6.2

<1

4.7

QW-TZ04

4.5

6.4

8.9

11.5

13.6

17

≤2

5.1

QW-TZ05

5.8

8.8

11.8

14.7

17.8

22

≤3

13.1

QW-TZ06

11.3

17

22.6

28.3

34

41

≤3

20.1

QW-TZ07

19.1

29.1

38

48

57

66.8

≤4

43.1


注：开闭时间操作压力为0.5Mpa

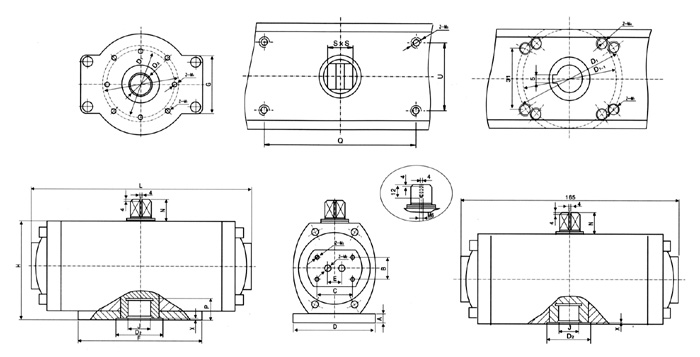

QW-TZ外形连接尺寸：

QW-TZ02气动执行器,精小型气动执,QW-TZ气动执行器,QW-TZ(图2)


规格

L

H

G

D1

D1-1

D2

D3

F

X

J

Z-M1

Z-M2

Z-M3

Z-M4

N

P

A

B

C

D

E

QW-TZ01

165

80

43

57

ISO F05
               50

25

25

--

2

14

4-M6

2-ZG1/4

4-M5

M6

20

23

--

26

42

--

20

QW-TZ02

225

125

52

ISO F05
               50

ISO F07
               70

48

35

114

3

16

4-M6

2-ZG1/4

4-M5

4-M8

20

35

20

26

42

90

20

QW-TZ03

225

140

60

ISO F05
               50

ISO F07
               70

48

35

120

3

16

4-M8

2-ZG1/4

4-M5

4-M8

20

43

20

26

42

90

20

QW-TZ04

330

175

72

ISO F07
               70

ISO F10
               102

58

45

150

4

27

4-M8

2-ZG1/4

4-M5

4-M10

28

48

20

26

42

120

20

QW-TZ05

380

195

85

ISO F10
               102

ISO F12
               125

60

45

170

4

27

4-M10

2-ZG1/4

4-M5

4-M12

28

49

22

26

42

140

24

QW-TZ06

460

230

109

ISO F14
               140

--

75

60

217

4

31.5

4-M16

2-ZG1/4

4-M5

4-M16

30

55

24

26

42

180

24

QW-TZ07

580

280

130

ISO F07
               165

--

90

60

220

5

31.5

4-M18

2-ZG1/4

4-M5

4-M20

30

60

25

26

42

--

24




'
